EE系列高頻變壓器

定制

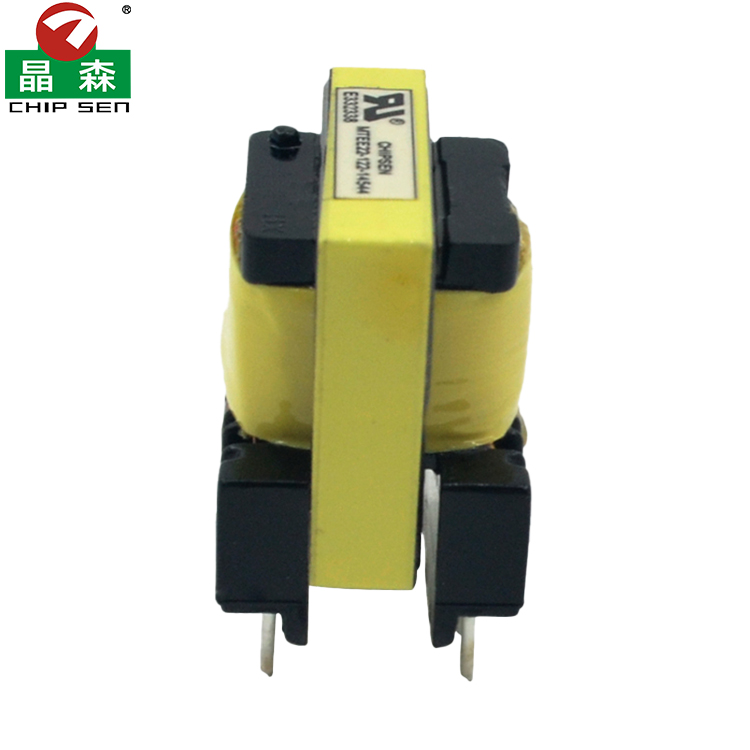

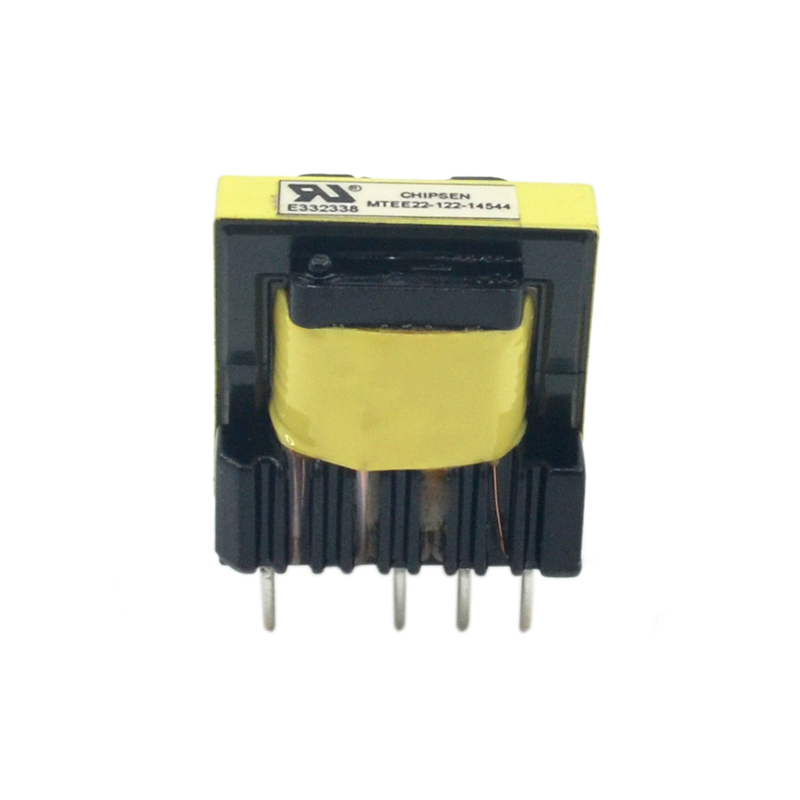

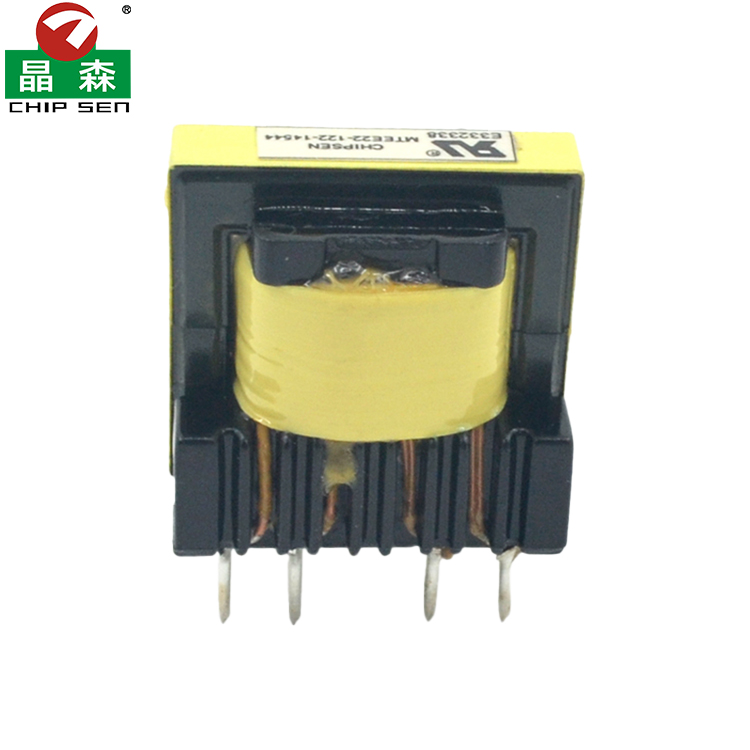

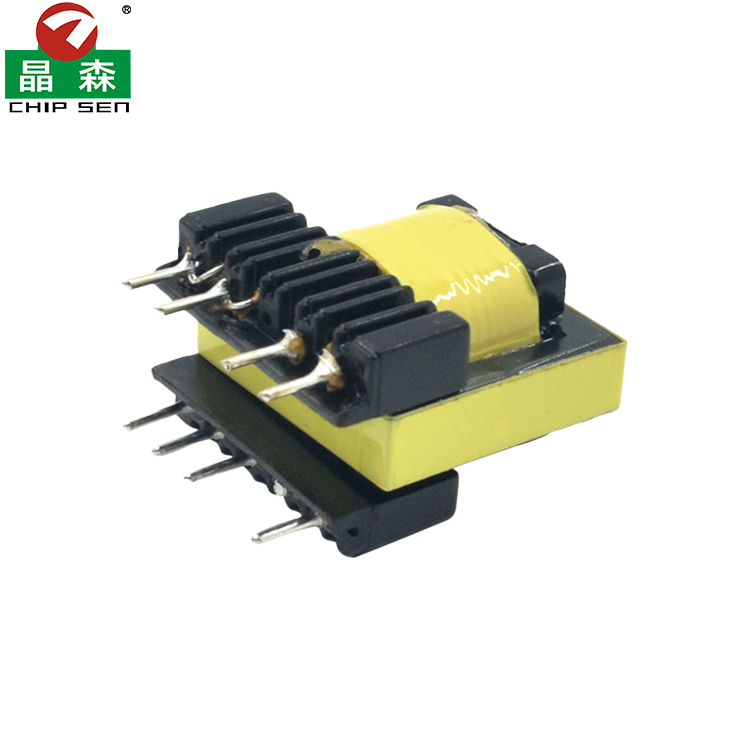

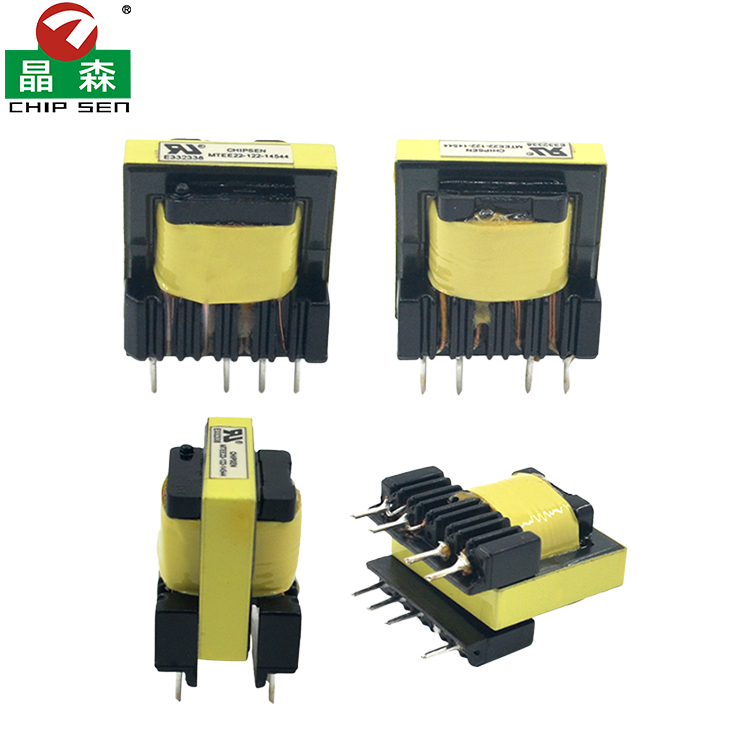

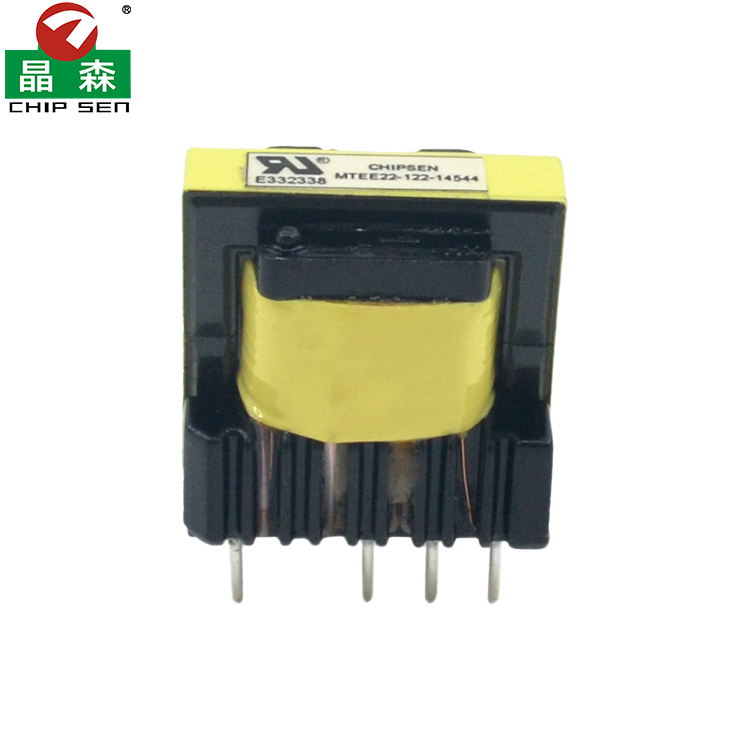

標準尺寸規格（單位：mm，立式插針款） 1. 磁芯本體標準尺寸（EE22 鐵氧體磁芯） 磁芯總寬：22.0±0.6 磁芯高度：15.6 中柱寬度：5.7±0.3 磁芯厚度：9.6±0.3 2. 成品整機外形尺寸（立式 5+5 插針款，圖中同款） 總長：約 24mm 總寬：約 22mm 總高度（含骨架針腳）：約 26mm 針腳間距標準：5mm 標準 PCB 焊盤間距，適配直插 PCB 焊接； 骨架分槽：多槽分層繞制，滿足安規隔離耐壓要求，外層黃色瑪拉膠帶全包絕緣。

1. 電氣性能 適用功率：5W~20W，小功率開關電源主流規格 工作頻率：20kHz~300kHz，適配絕大多數反激開關電源線路 磁芯材質：PC40 錳鋅鐵氧體，高頻低損耗、飽和磁通密度高，溫升低 絕緣耐壓：初 / 次級可滿足 1500VAC~3000VAC 安規耐壓，UL E332334 認證（圖中標簽帶 UL 標識） 繞組線材：130℃/155℃聚氨酯漆包銅線，耐溫、擊穿電壓高；分層絕緣膠帶隔離，防短路、爬電距離達標 工作溫區：-40℃ ~ +125℃，存儲溫度 - 25℃~+85℃，寬溫穩定工作 電氣效率：滿載效率≥85%，漏感可控，減少開關管發熱與 EMI 干擾 安全認證：UL 絕緣認證、符合 RoHS 無鉛環保，B 級絕緣等級 2. 結構工藝特性 立式直插骨架，針腳牢固不易斷，適配自動化插件焊接； 線圈全包黃色瑪拉絕緣膠帶，防塵、絕緣、防磁泄露； 磁芯端面點膠固定，抗震動、磁隙穩定，輸出電壓波動??； 分層繞制結構，初級、輔助繞組、次級分區隔離，降低分布電容，EMC 表現更好。

1. 開關電源類（最主流） 5~20W 小型反激開關電源適配器：手機 / 小家電充電器、監控電源、路由器 / 光貓電源、LED 驅動電源； 裸板內置電源：機頂盒、藍牙音箱、小型工控模塊、美容儀電源板。 2. 照明驅動 LED 恒流驅動電源：筒燈、面板燈、燈帶驅動、小功率植物燈驅動。 3. 工控與小家電 小家電控制板輔助電源：加濕器、空氣凈化器、掃地機、小型直流水泵； 安防設備：攝像頭電源、門禁控制板、煙霧報警器內置電源； 工業小模塊：DC-DC 隔離轉換模塊、繼電器驅動板、傳感器供電電源。 4. 其他電子設備 醫療小型儀器隔離電源（滿足安規隔離）； 音響、數碼設備內置隔離變壓器； 充電樁輔助控制電源、UPS 后備電源小功率輔助繞組。
