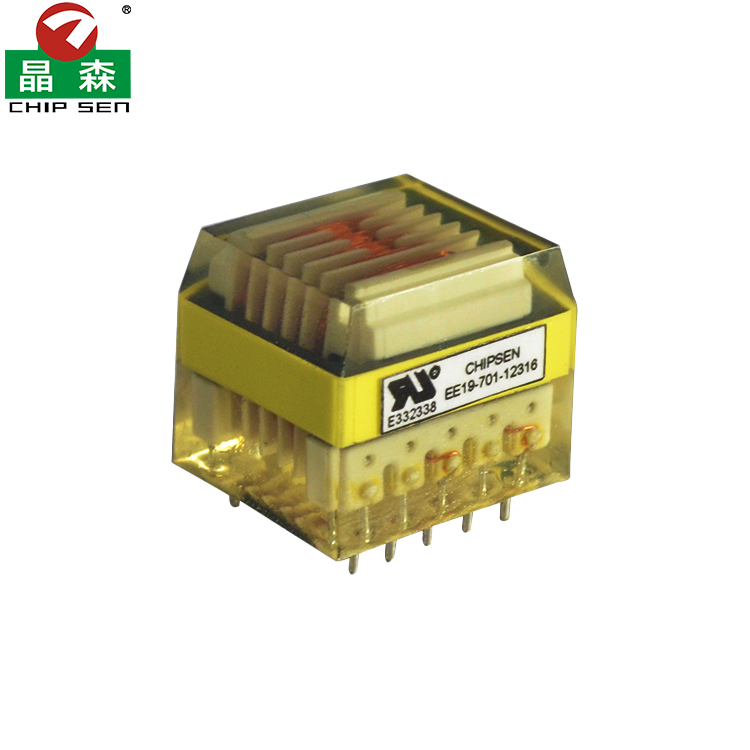

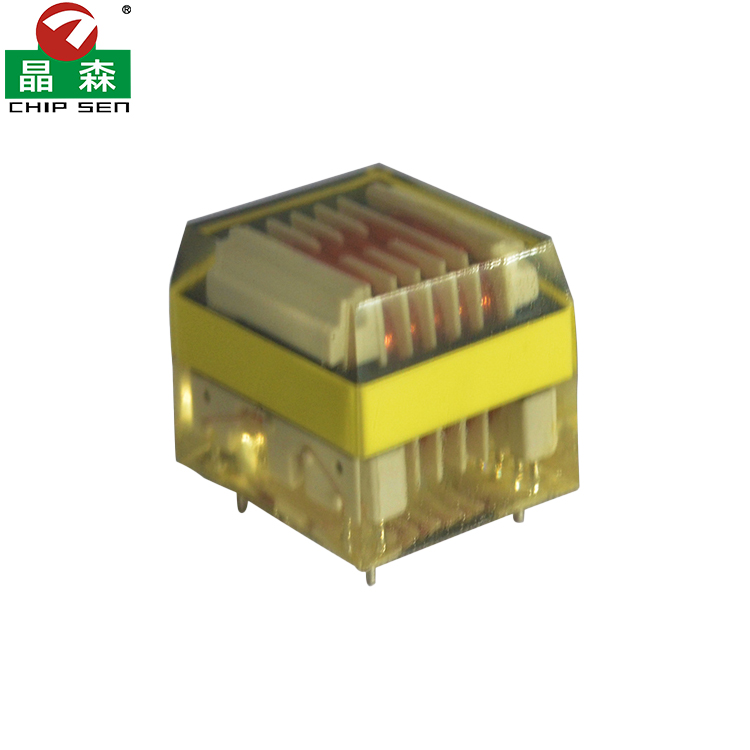

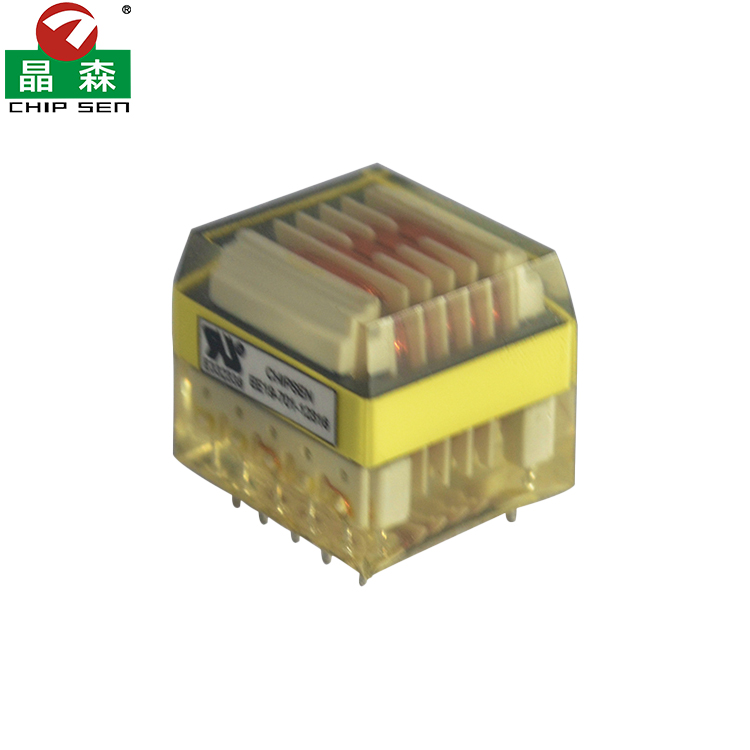

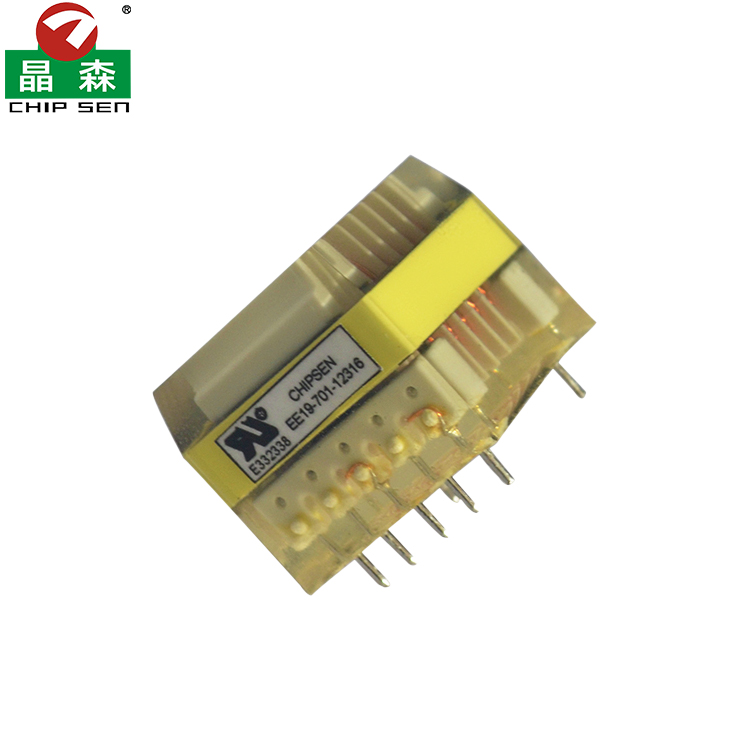

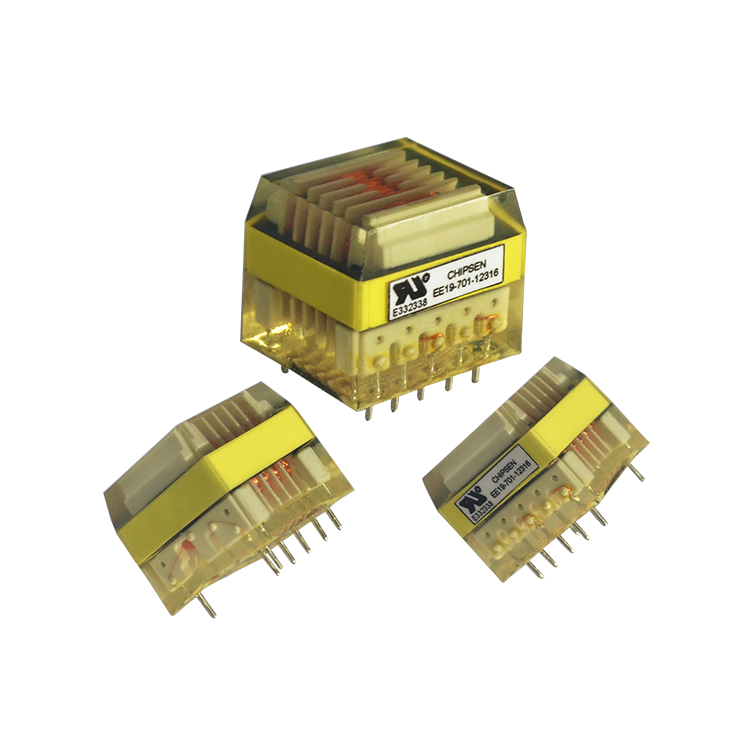

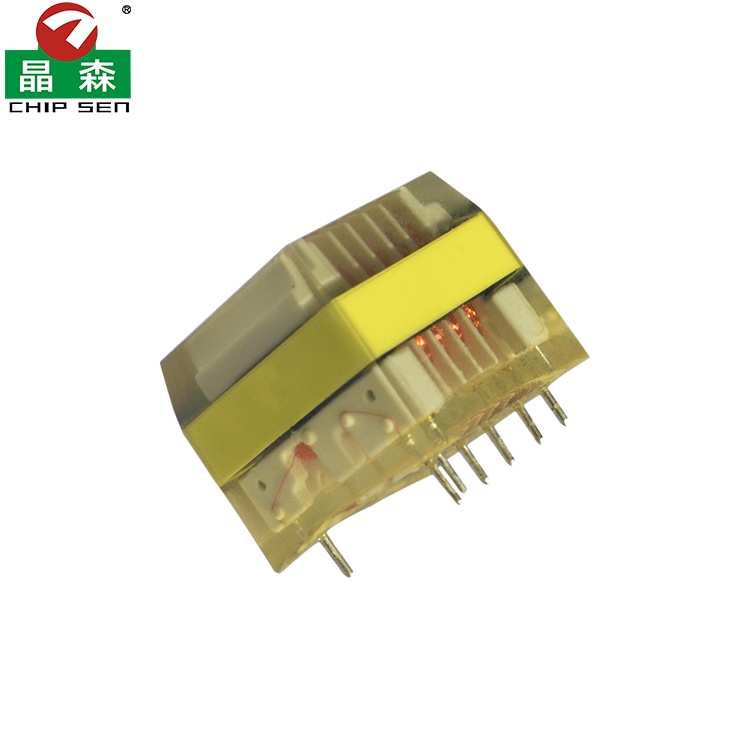

EE19 灌封高頻隔離脈沖變壓器
產品分類：
高頻變壓器
功率：
定制
尺寸單位：
磁芯總寬 A：19.1±0.4。
磁芯疊厚 C：5.5。
中柱寬度 D：4.85±0.2。
窗口高度 E：14.3（最小值）。
整機長寬高約：22mm×20mm×16mm。
產品特性：
1、電氣絕緣與安規
通過 UL 認證（標簽 E332338 UL 檔案），絕緣等級高，環氧灌封絕緣強度≥20KV/mm，爬電距離充足，滿足開關電源安規標準；
繞組采用耐高溫聚氨酯漆包線（耐溫 155℃/180℃可選），PC40 錳鋅鐵氧體磁芯，高頻損耗低（20kHz–500kHz 寬頻工作）。
2、灌封結構防護性能
全密封防水、防潮、防塵、防鹽霧、防霉，可適應潮濕 / 輕度腐蝕工業環境；
膠體固化后剛性強，抗震抗沖擊，保護線圈焊點、磁芯不脫裂，運輸與設備震動工況穩定性大幅提升；
導熱散熱優于普通包膠，工作溫度范圍-40℃~+125℃，長時間滿載溫升可控。
3、電氣性能穩定
漏感可控、電感一致性高，適合反激 / 正激開關電源拓?fù)洌?
隔離耐壓高，初次級隔離耐壓常規≥3000VAC，滿足適配器、工控輔助電源隔離需求；
RoHS 環保無鉛工藝，符合歐美出口標準。
4、結構工藝
立式直插引腳，自動繞線 + 真空灌膠工藝，批量參數一致性好；黃色瑪拉膠帶分層隔離初次級繞組，進一步加強絕緣屏障。
產品用途：
1、消費類電源
手機 / 數碼適配器、LED 驅動電源、小家電（空調、加濕器、美容儀）內置開關電源、5V/12V/24V 小型充電模塊。
2、工控與通信設備
PLC 輔助電源、程控交換機電源、DC-DC 轉換模塊、工業傳感器供電、儀器儀表內置隔離電源。
3、特殊工況設備（灌封款專屬優勢場景）
戶外小型安防電源、車載低壓轉換、潮濕環境電控板、醫療設備隔離電源（對絕緣防潮要求高）；
4、其他
小型逆變器、UPS 后備輔助電源、驅動脈沖變壓器、信號隔離變換電路。
