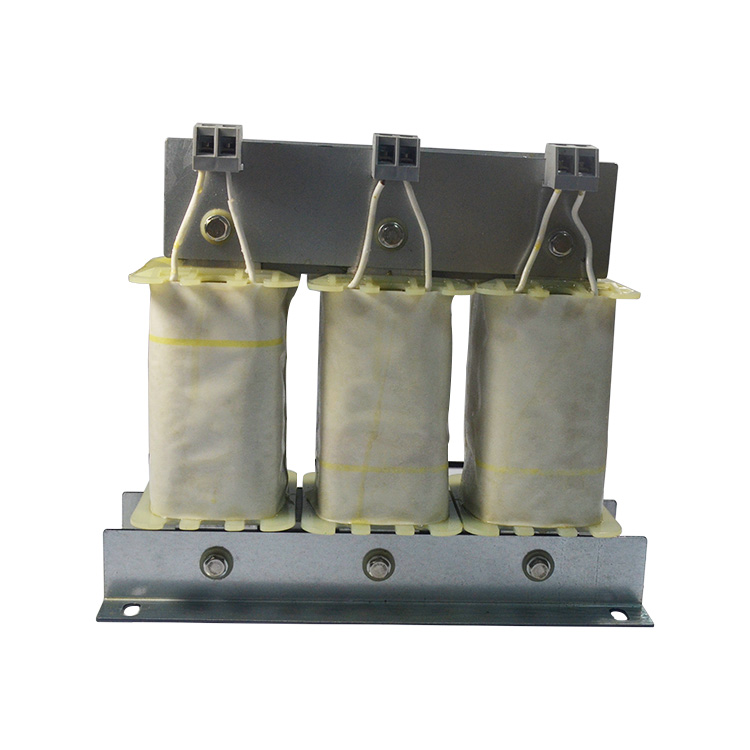

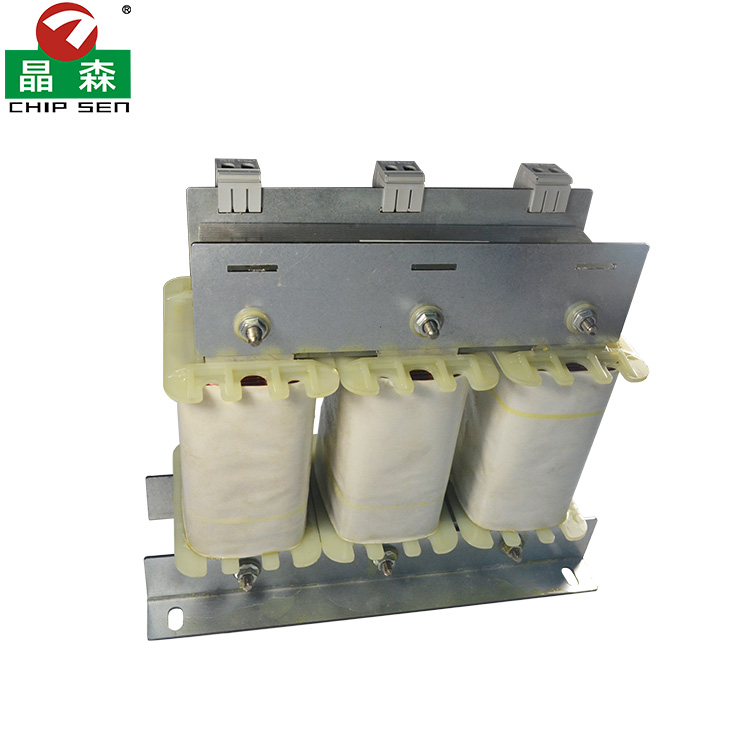

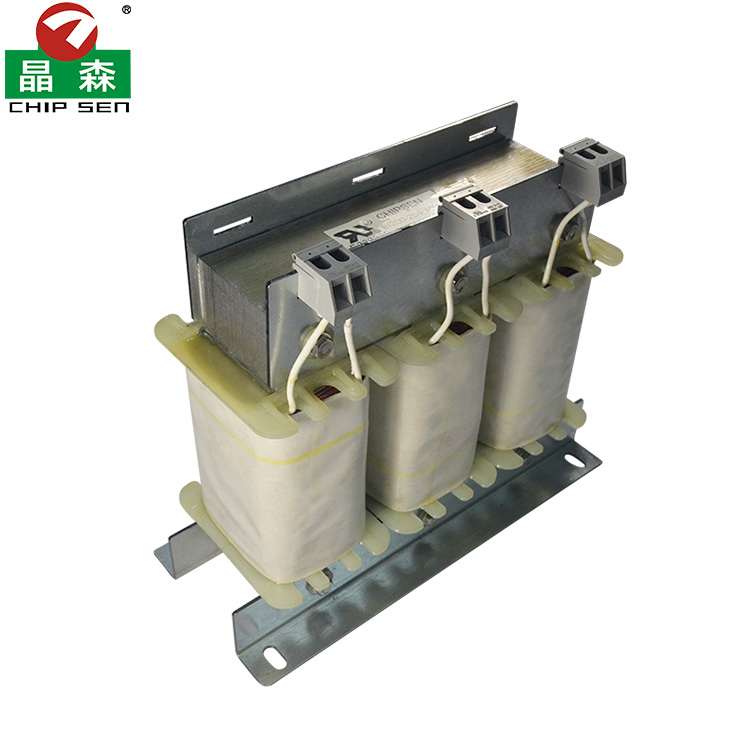

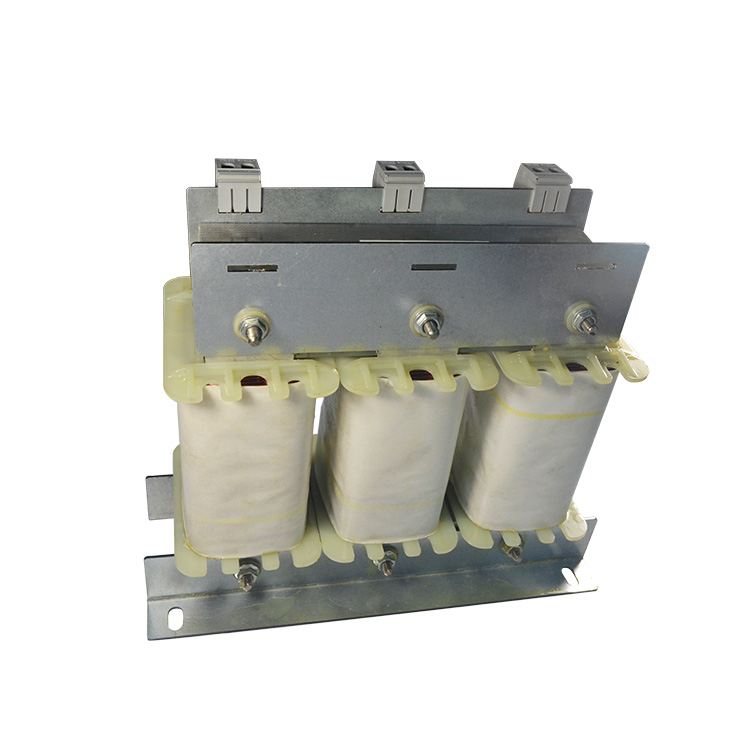

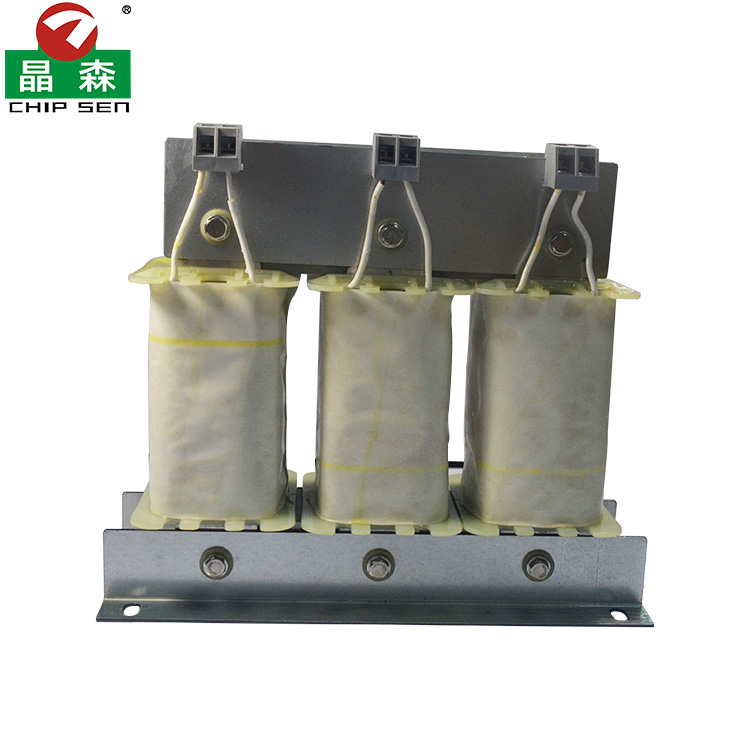

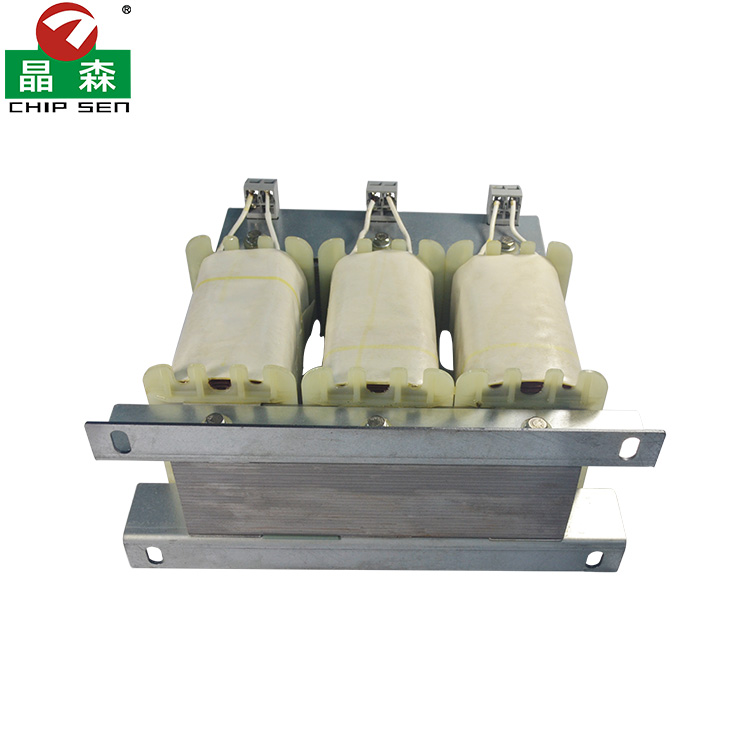

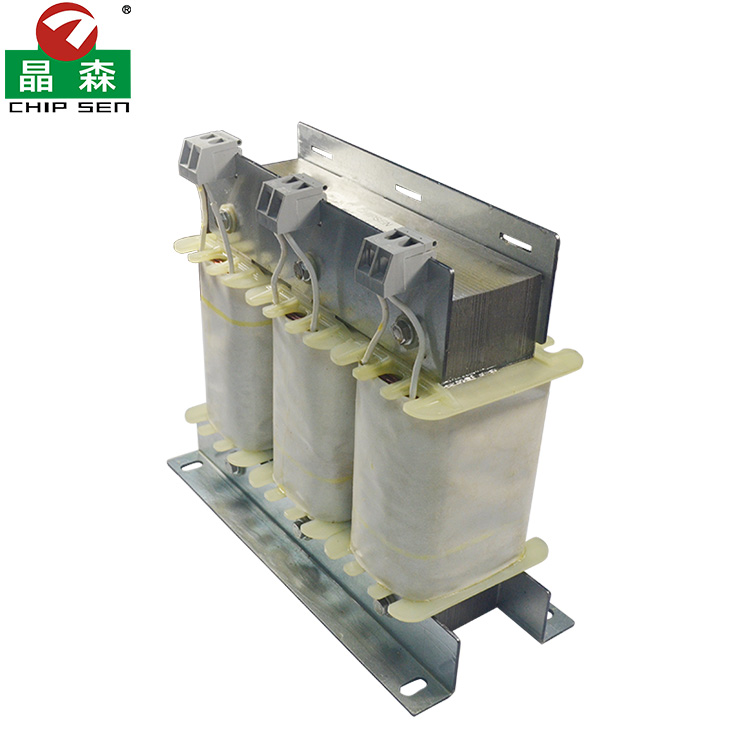

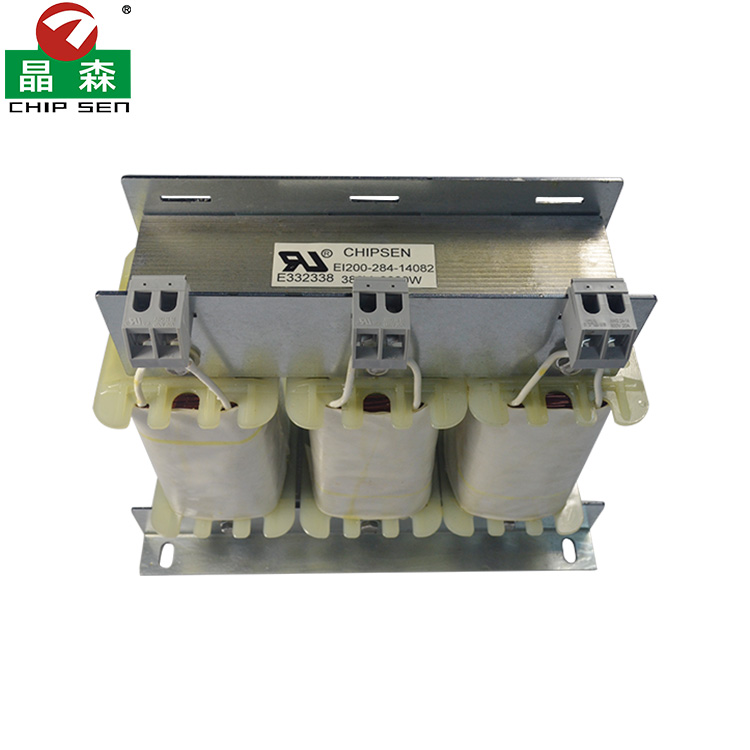

UL 認證 EI200 大功率三相電抗器 變頻器輸入輸出濾波限流電抗器
產品分類：
低頻變壓器
功率：
定制
尺寸單位：
1、鐵芯基準尺寸：EI200 標準疊片，芯柱寬度 200mm，疊厚 284mm，窗口適配大功率繞組排布。
2、整機外形（長 × 寬 × 高）：約 420mm×225mm×360mm；底部安裝底座開孔間距 320mm，兩側預留固定安裝孔位，模塊化端子接線座寬度適配標準線纜壓接。
產品特性：
1、鐵芯材質：高牌號冷軋取向硅鋼片，低鐵損、高磁導率，帶精準氣隙設計，抗磁飽和，電感線性度優異，1.8 倍額定電流下電抗值衰減＜5%
2、繞組工藝：100% 高純度無氧紫銅漆包線繞制，H 級耐高溫絕緣（耐溫 180℃），耐壓 3000VAC/10s，多層絕緣包扎 + 環氧樹脂浸封，防潮防塵耐電壓沖擊
3、電氣穩定性
①可 1.35 倍額定諧波電流長期滿載運行，溫升低、運行噪音≤50dB
②三相電感平衡度誤差＜±2%，電抗率可定制（2%/4%/5% 常用檔位）
③通過 UL 安規認證（銘牌 E332338 認證號），符合 IEC61558、GB10229 標準
4、機械結構：加厚鍍鋅鋼板夾板底座，抗震防松；插拔式接線端子，接線便捷牢固，適配多規格電源線纜；整體輕量化緊湊設計，安裝空間兼容性強
產品用途：

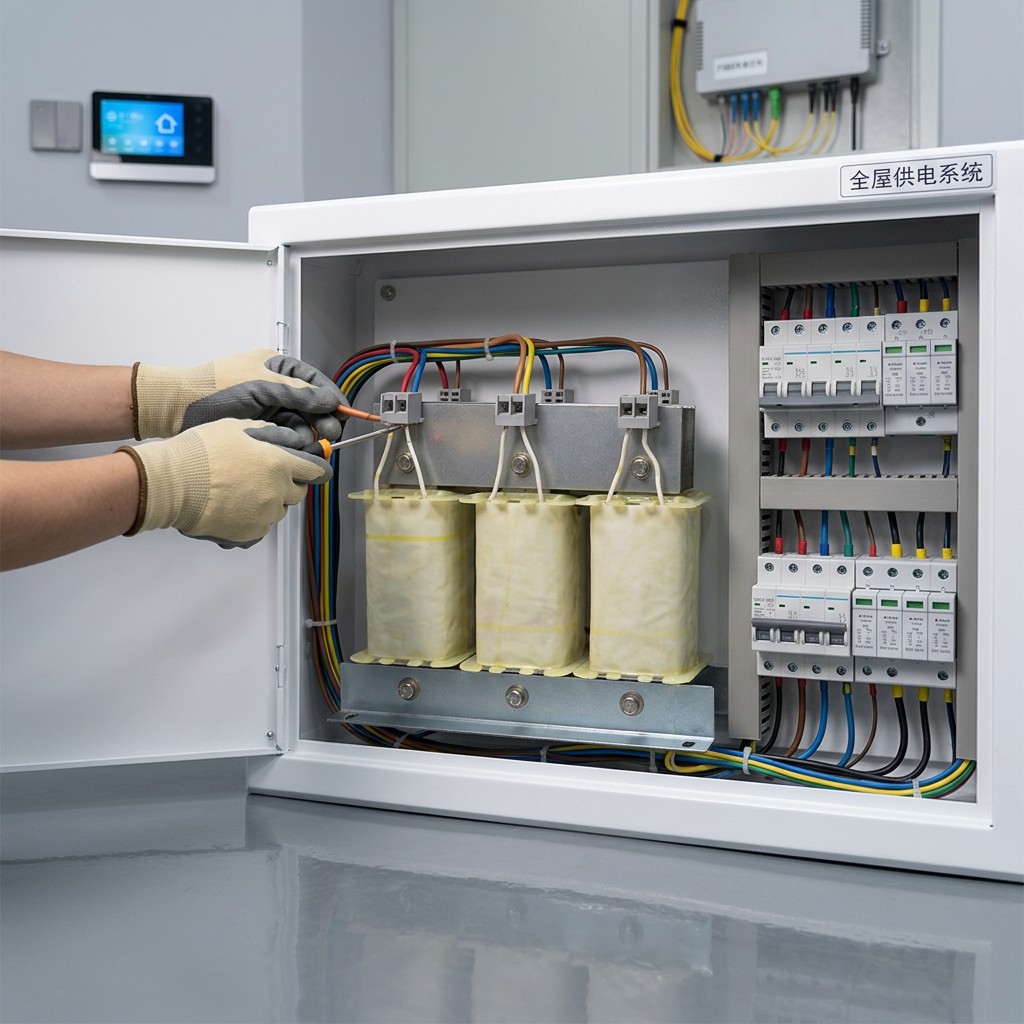

1、變頻器驅動系統（最主流）
①輸入側進線電抗器：抑制電網諧波、吸收浪涌沖擊電壓，保護變頻器整流橋，平衡三相電網電壓不平衡度，提升系統功率因數
②輸出側出線電抗器：抑制長線電機反射電壓、降低 dv/dt 尖峰，減小電機渦流損耗與運行噪音，延長電機絕緣壽命
2、無功補償濾波柜：串聯電容器組，抑制 3/5/7 次諧波，防止電容諧波過載諧振，穩定補償容量
3、光伏 / 儲能變流器：直流逆變側濾波、平波限流，穩定并網電流波形
4、工業大功率設備：伺服驅動器、中頻電源、焊接設備、空壓機、起重電機等大功率負載的電流濾波、限流保護
