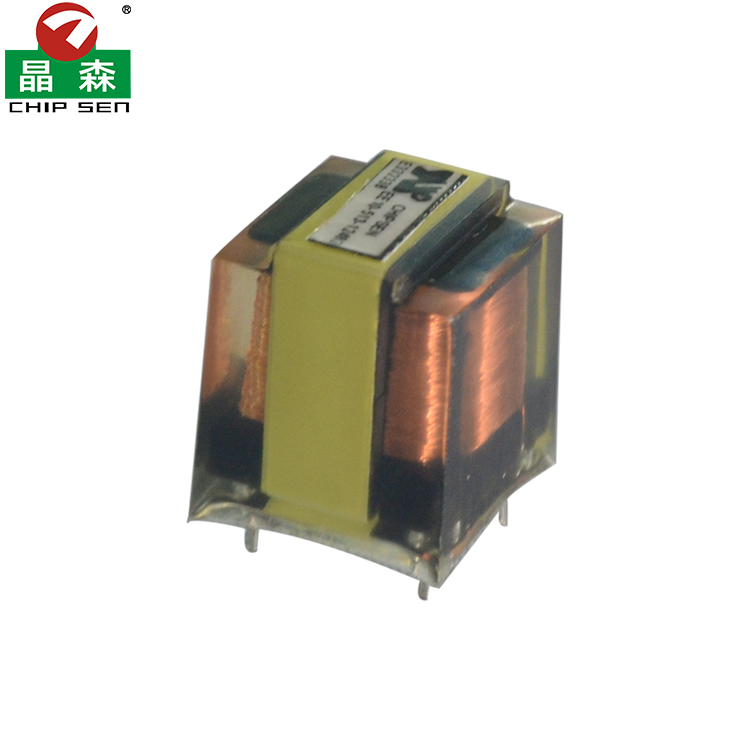

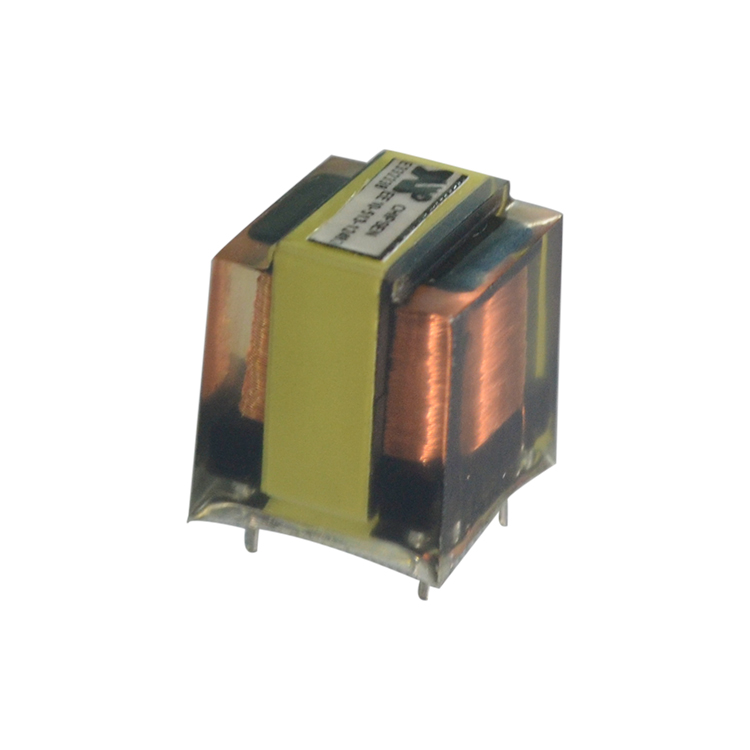

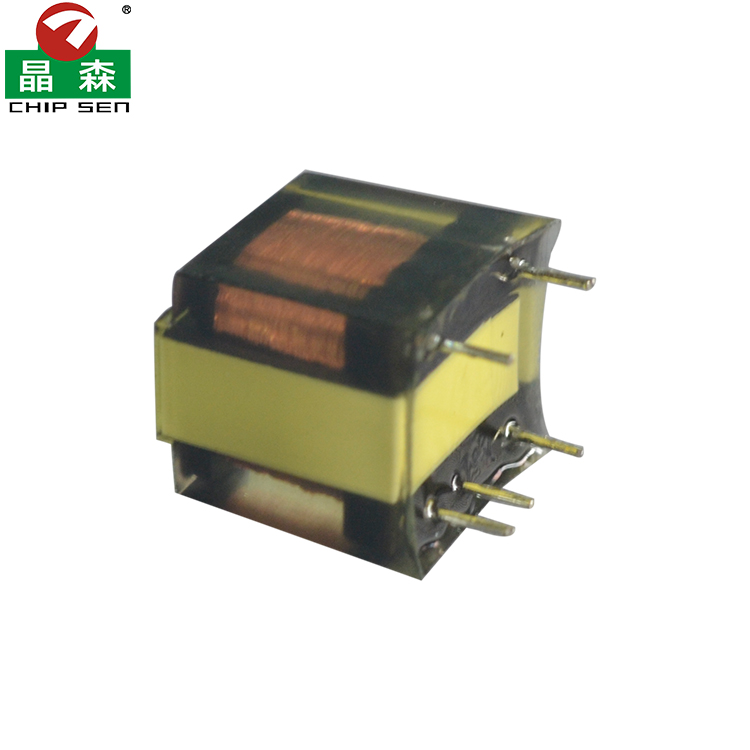

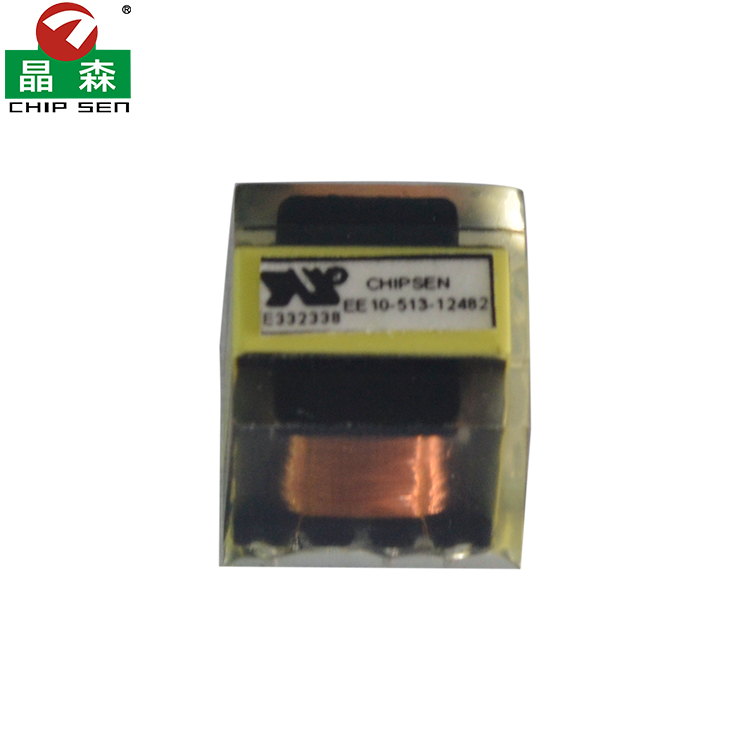

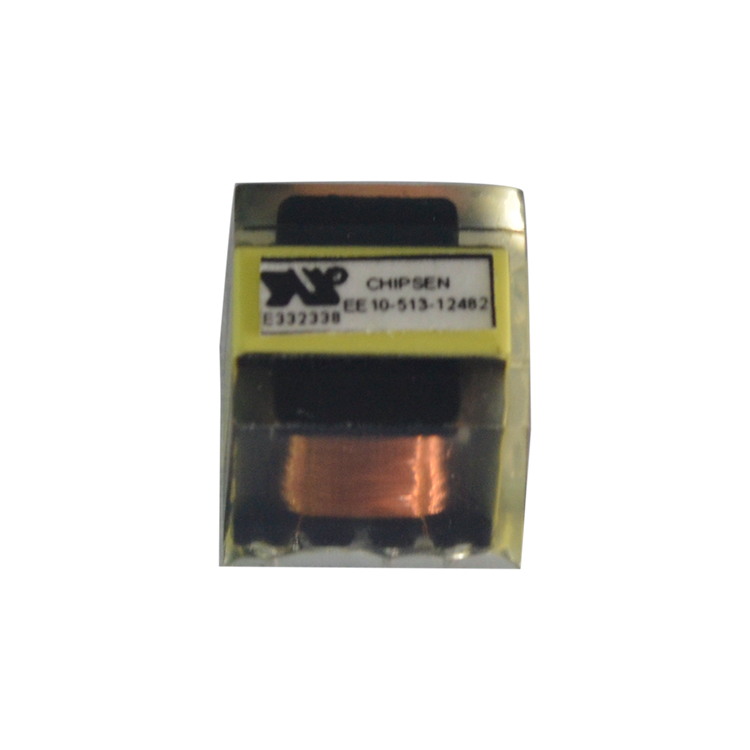

EE10 3+2 Pin脈沖變壓器
產品分類：
EE系列高頻變壓器
功率：
定制
尺寸單位：
EE5/ EE8.3/ EE10/ EE12.8/ EE13/ EE16/ EE19/ EE22/ EE25/ EE28/ EE30/ EE32/ EE33/ EE34/ EE35/ EE40/ EE42/ EE55/ EE65/ EE70
產品特性：
1、高頻性能優異，能效高
采用錳鋅鐵氧體磁芯，適配 20kHz-500kHz 高頻開關電路，高頻損耗極低，轉換效率高，空載損耗與銅鐵損耗大幅降低，有效減少設備發熱，提升節能效果。
2、環氧灌封強化，防護拉滿
真空環氧灌封工藝，實現防潮、防塵、防震、防腐蝕，絕緣強度可達 20kV/mm 以上，同時增強機械強度，避免繞組受外力損壞，適配復雜工作環境。
3、體積緊湊，安裝便捷
尺寸僅約 10mm 級中心柱，立式插針設計可直接焊接于 PCB，節省空間，適合小型化電子產品。
4、電氣穩定，安規達標
漏磁控制均勻，輸出電壓 / 電流波動??；可實現初次級間≥4000V 的絕緣耐壓，爬電距離≥6mm，材料符合 UL94-V0 阻燃標準，兼容 IEC/ROHS/REACH 等安規要求。
5、寬溫工作，適應性強
工作溫度范圍 - 40℃~+125℃，搭配耐溫漆包線，可滿足不同場景的溫度需求。
產品用途：
1、低功率開關電源
小家電（電動牙刷、剃須刀、臺燈）、智能音箱、路由器、機頂盒電源，實現 AC/DC 或 DC/DC 隔離轉換，提供穩定低壓輸出
2、輔助電源電路
空調、洗衣機、工業控制器內部 MCU、顯示面板供電，為控制電路提供隔離的 5V/12V 低壓電源
3、消費電子設備
數碼相機、藍牙耳機充電倉、小型充電器，小功率電源轉換，空間緊湊場景的隔離供電
4、驅動與信號電路
驅動變壓器、DC-DC 轉換器、共模電感配套電路，高頻信號隔離、驅動信號傳輸，抑制干擾
4、工業 / 安防設備
戶外安防攝像頭電源、小型工業儀器儀表，灌封防護適應潮濕、震動環境，穩定供電
咨詢我們：
86-769-89308858
