三相電抗器
產品分類：
三相變壓器
功率：
定制
尺寸單位：

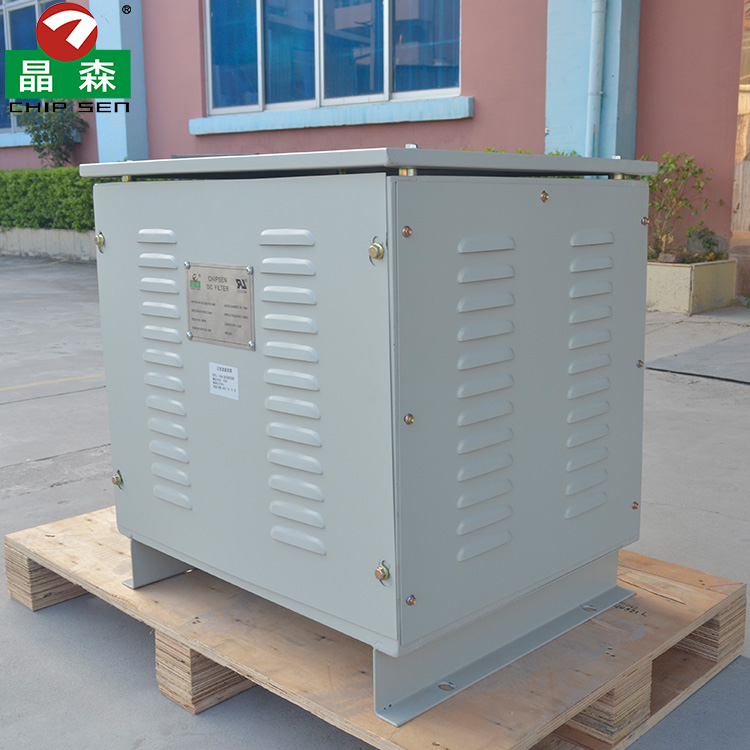

外形尺寸（長 × 寬 × 高）：約 800×500×800 mm（柜體式安裝）

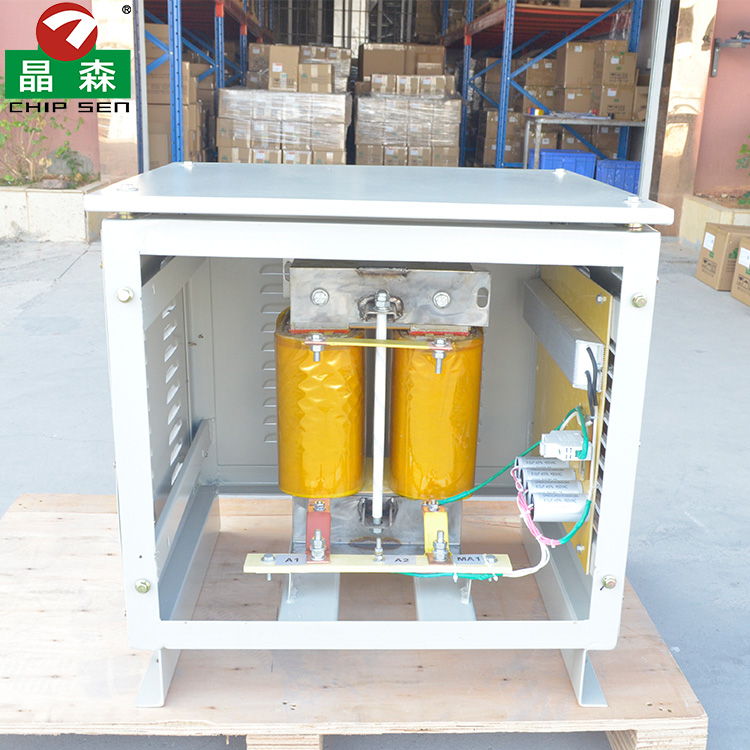

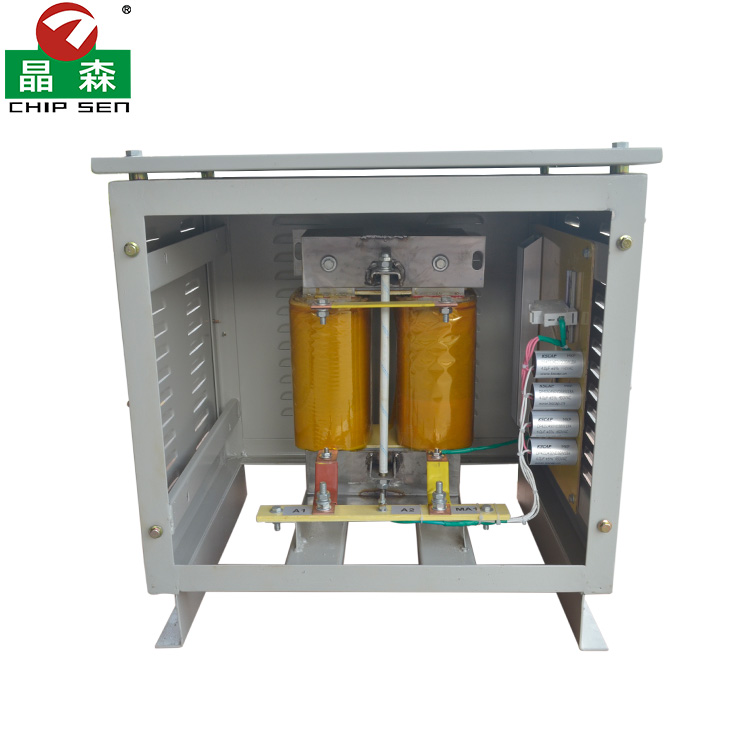

鐵芯線圈尺寸：單柱線圈直徑約 200mm，高度約 350mm
安裝孔距：底座固定孔中心距約 600×300 mm，適配標準電氣柜安裝
防護外殼尺寸：頂部防雨 / 防塵蓋寬約 850mm，前后深度約 550mm
產品特性：
1、低損耗純銅繞組：采用高純度無氧銅線繞制，導電性能優異，溫升低、損耗小，長期運行穩定可靠。
2、優質冷軋硅鋼片鐵芯：采用高牌號硅鋼片疊制，磁導率高、空載損耗低，運行噪音小、振動輕微。
3、高絕緣防護等級：線圈采用 H 級絕緣材料，耐溫 180℃，絕緣強度達 3000VAC/10S，可承受電網瞬時沖擊電壓。

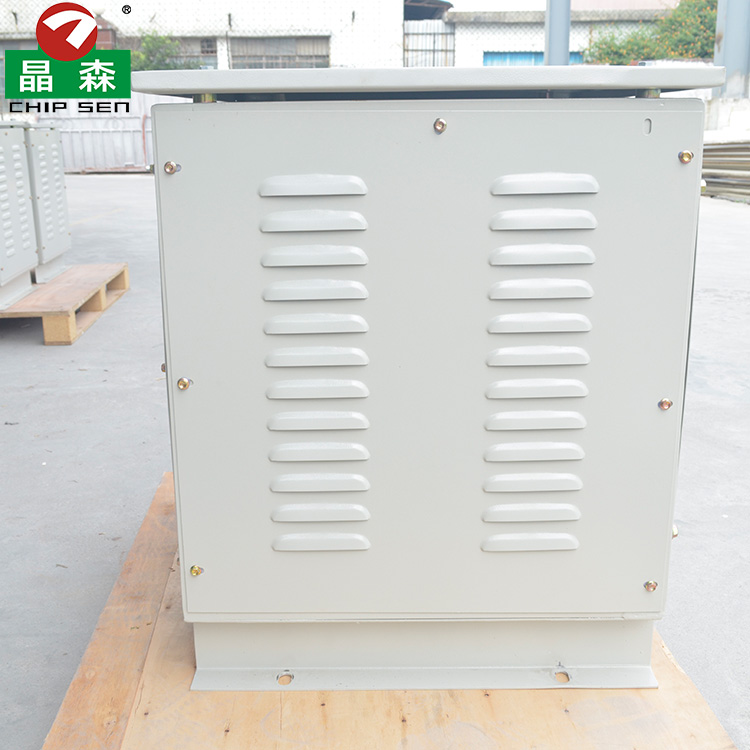

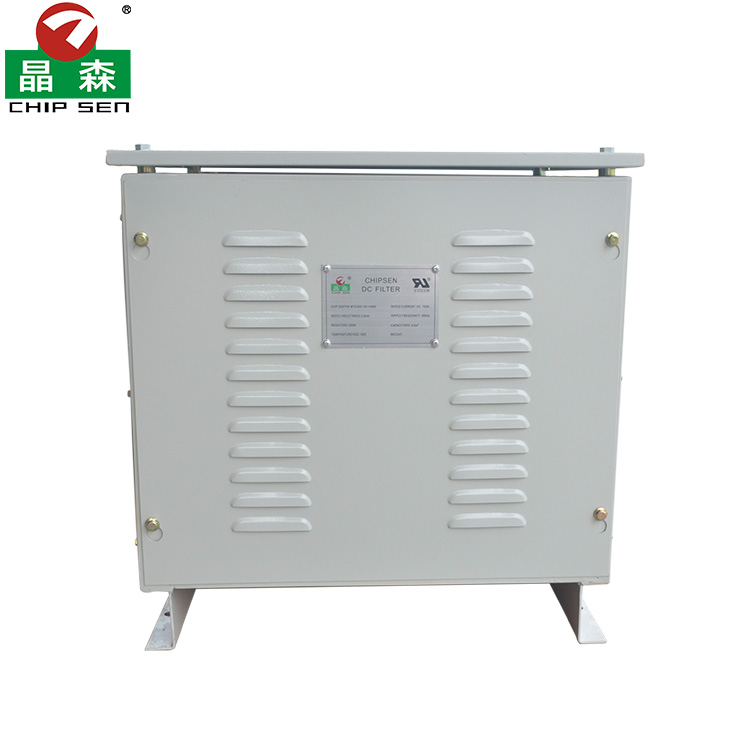

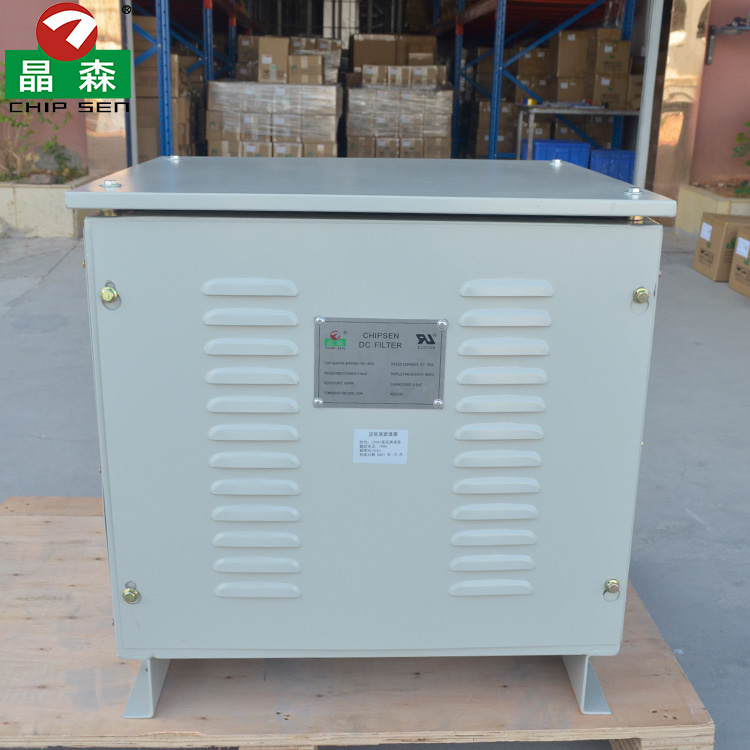

4、柜體式防護結構：全金屬外殼設計，具備防塵、防潮、防腐蝕能力，適合室內 / 戶外配電場景安裝。
5、電抗率精準可控：可按客戶需求定制 1%~14% 電抗率，精準匹配變頻器、電容補償柜等設備的諧波治理需求。
6、低噪音運行設計：鐵芯采用緊固工藝，線圈浸漆烘干處理，有效降低電磁噪音，滿足工業現場噪音標準。
產品用途：
1、變頻器配套場景
①作為進線電抗器：限制電網電壓突變和操作過電壓引起的電流沖擊，抑制電網側諧波干擾，保護變頻器整流單元。
②作為出線電抗器：補償電機電纜的分布電容，抑制高頻諧波，降低電機運行噪音和溫升，延長電機使用壽命。
2、無功補償與諧波治理
與低壓并聯電容器串聯，構成串聯電抗器，限制電容器合閘涌流，抑制 3/5/7 次等高次諧波，防止系統諧振，提高功率因數。
3、電力系統限流保護
作為限流電抗器，限制短路電流，保護配電變壓器、斷路器等設備免受短路沖擊，提升電網運行穩定性。
4、新能源與工業設備配套
適配光伏 / 風電并網逆變器、中頻爐、伺服驅動器、變頻調速系統等設備，解決諧波干擾、電流波動、電壓畸變等問題。
