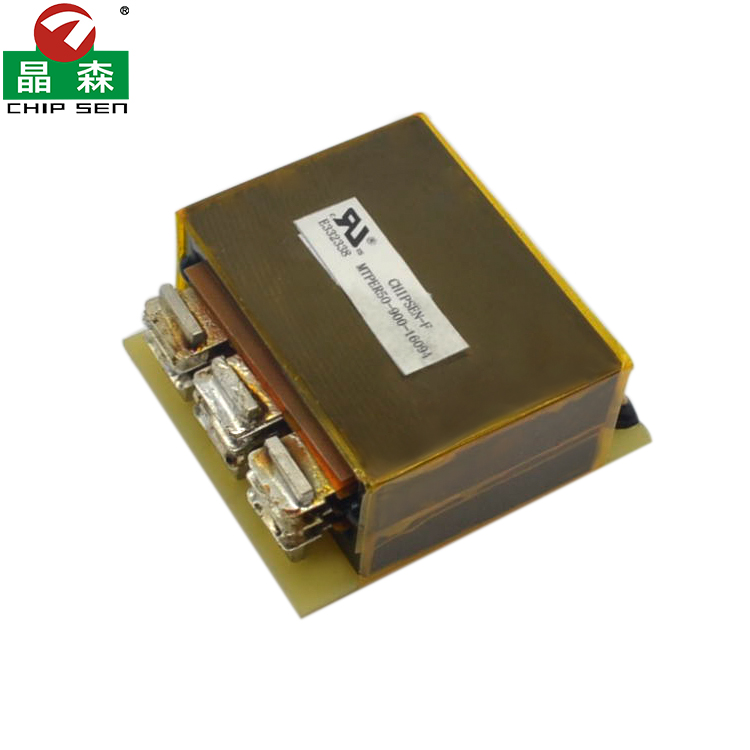

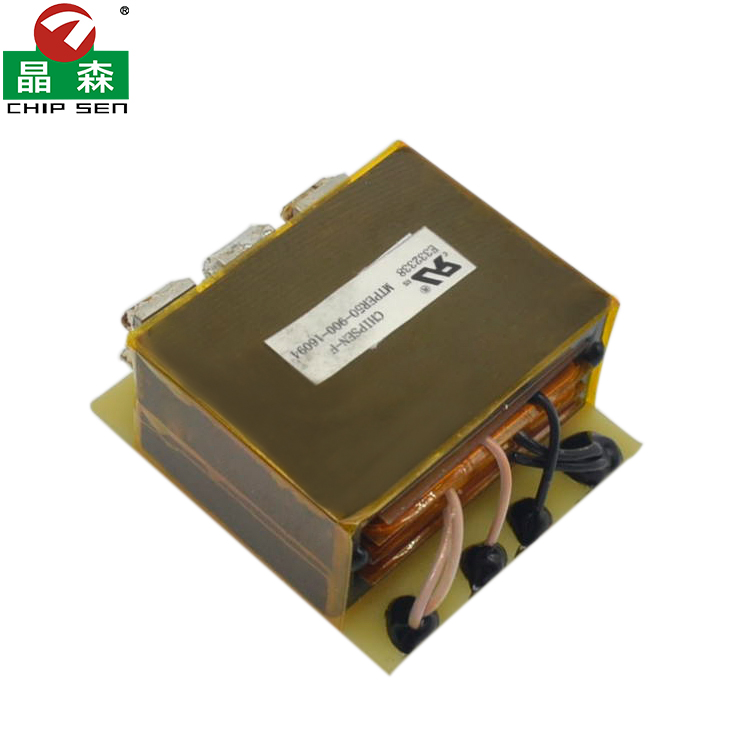

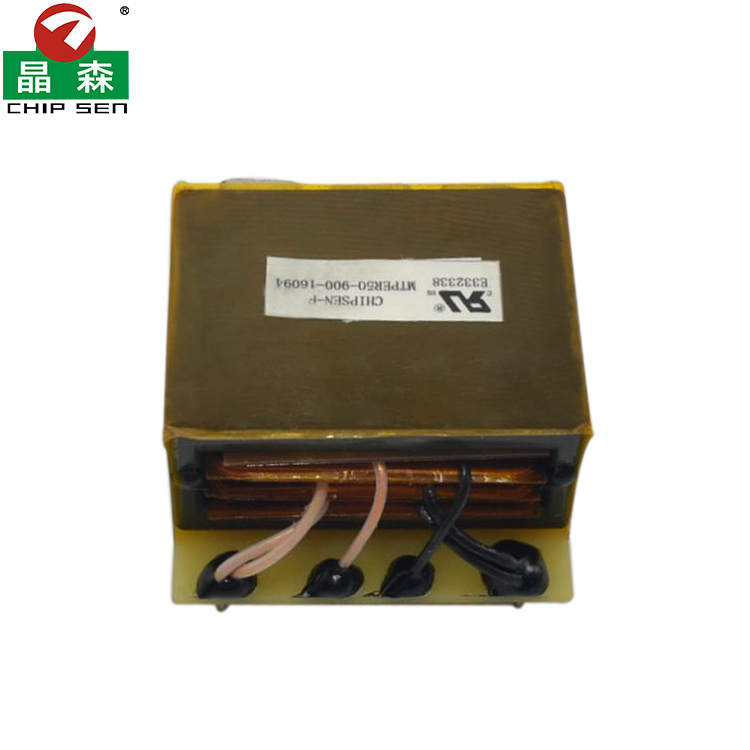

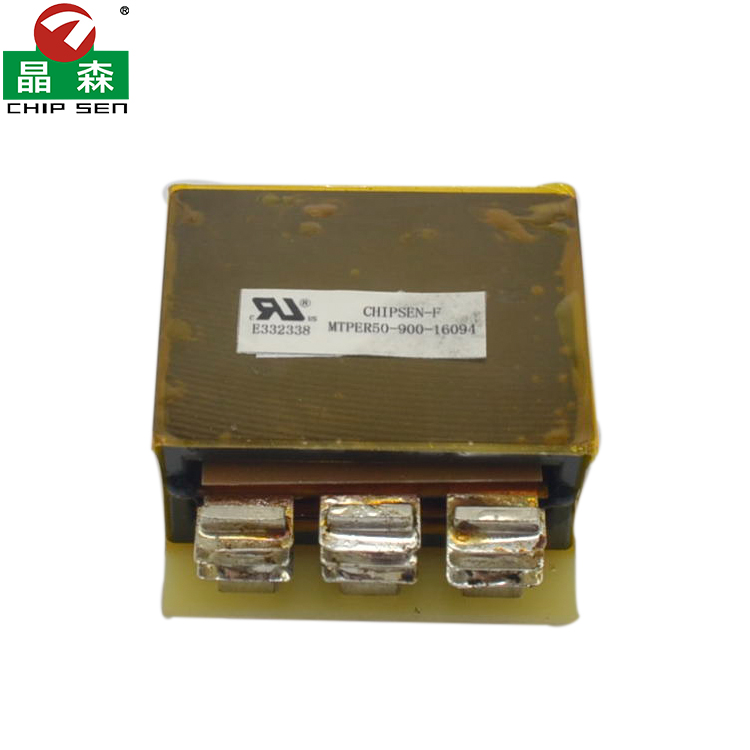

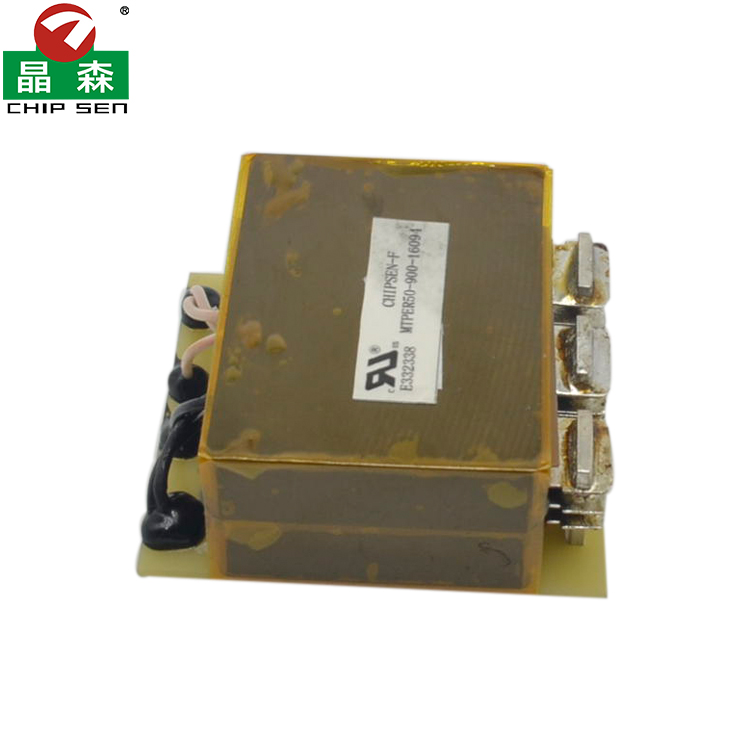

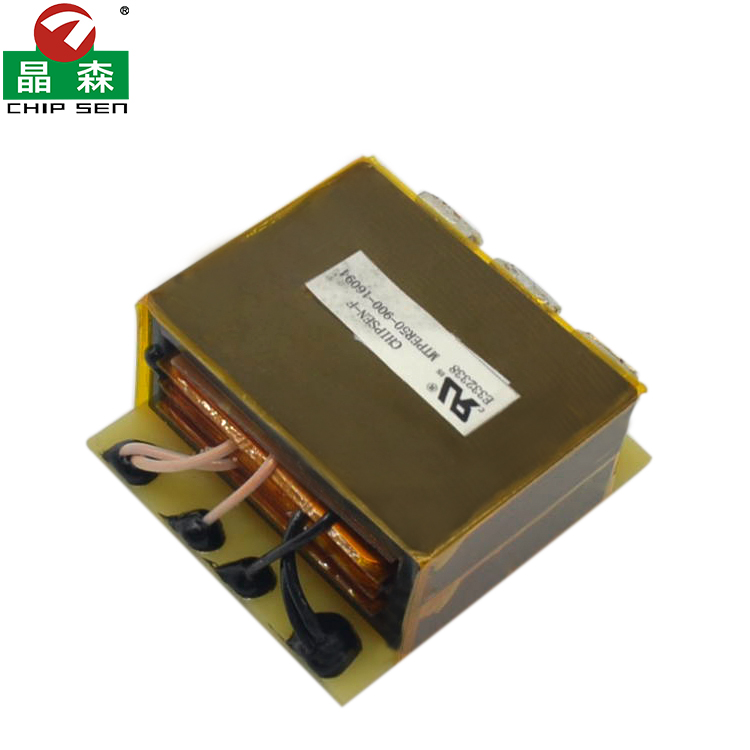

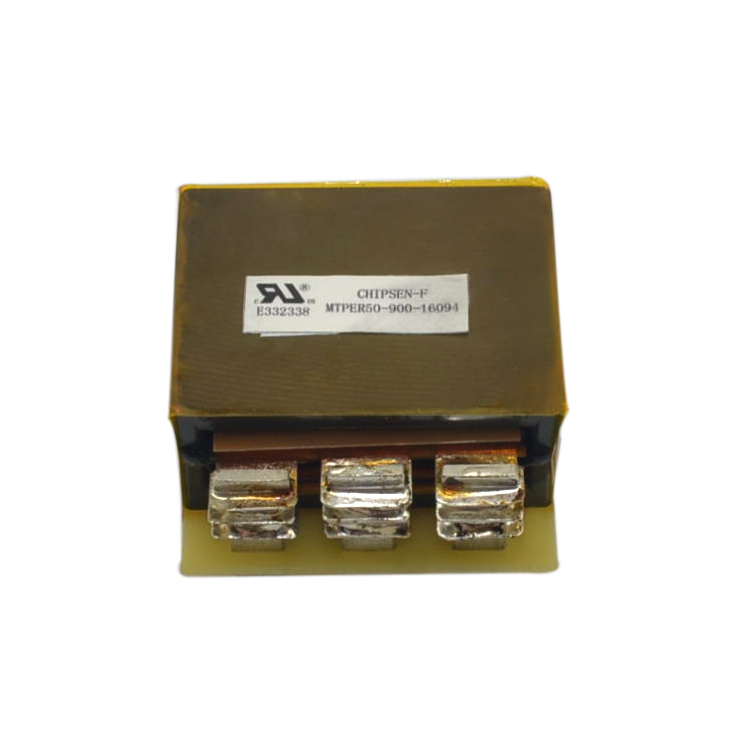

ER50平面高頻變壓器
產品分類：
ER系列高頻變壓器
功率：
定制
尺寸單位：
1、磁芯外形尺寸
長：50 ±0.5 / 寬：50 ±0.5 / 高：≤16 mm
2、安裝占位尺寸
約 55×55×20（含引腳 / 底座）
3、引腳間距
標準間距 5.08mm（可定制）
產品特性：
1、高效低損的高頻性能
采用錳鋅鐵氧體磁芯（適配 25kHz~500kHz 開關頻率）與銅箔 / PCB 平面繞組，銅損、鐵損遠低于傳統繞線變壓器，轉換效率可達 95% 以上，溫升低，適配高功率密度設計。
2、極低漏感與 EMI 控制
平面繞組的層疊式設計實現了磁路的緊密耦合，漏感可控制在 1% 以內，大幅降低開關電源的電磁干擾（EMI），減少濾波元件需求。
3、緊湊扁平結構
磁芯與繞組的平面化布局，使其體積僅為同功率傳統變壓器的 1/3~1/2，適合對空間高度敏感的設備（如薄型電源、高密度工業模塊）。
4、高可靠性與安規認證
產品通過 UL 安規認證（型號標識 E332338），采用絕緣膠帶 + 灌封工藝防護，防潮、抗震性能優異，適配工業級長期穩定運行場景。
5、定制化適配能力
可根據客戶需求調整變比、功率等級與引腳布局，支持單 / 多組輸出，功率覆蓋中大功率段（該型號適配工業級 400W~600W 開關電源場景）。
產品用途：
工業電源領域：工業控制電源、通信基站電源、大功率 DC-DC 轉換器（如充電樁車載充電機、儲能變流器）。
新能源場景：光伏逆變器、微型逆變器、戶用光儲一體機，適配高頻率、高效率的能量轉換需求。
高端消費電子：醫療設備電源、高端服務器電源、智能座艙供電系統，對空間、溫升與 EMI 有嚴格要求。
其他場景：UPS 不間斷電源、LED 驅動電源、精密儀器設備電源等，替代傳統繞線變壓器以提升功率密度與可靠性。
咨詢我們：
86-769-89308858

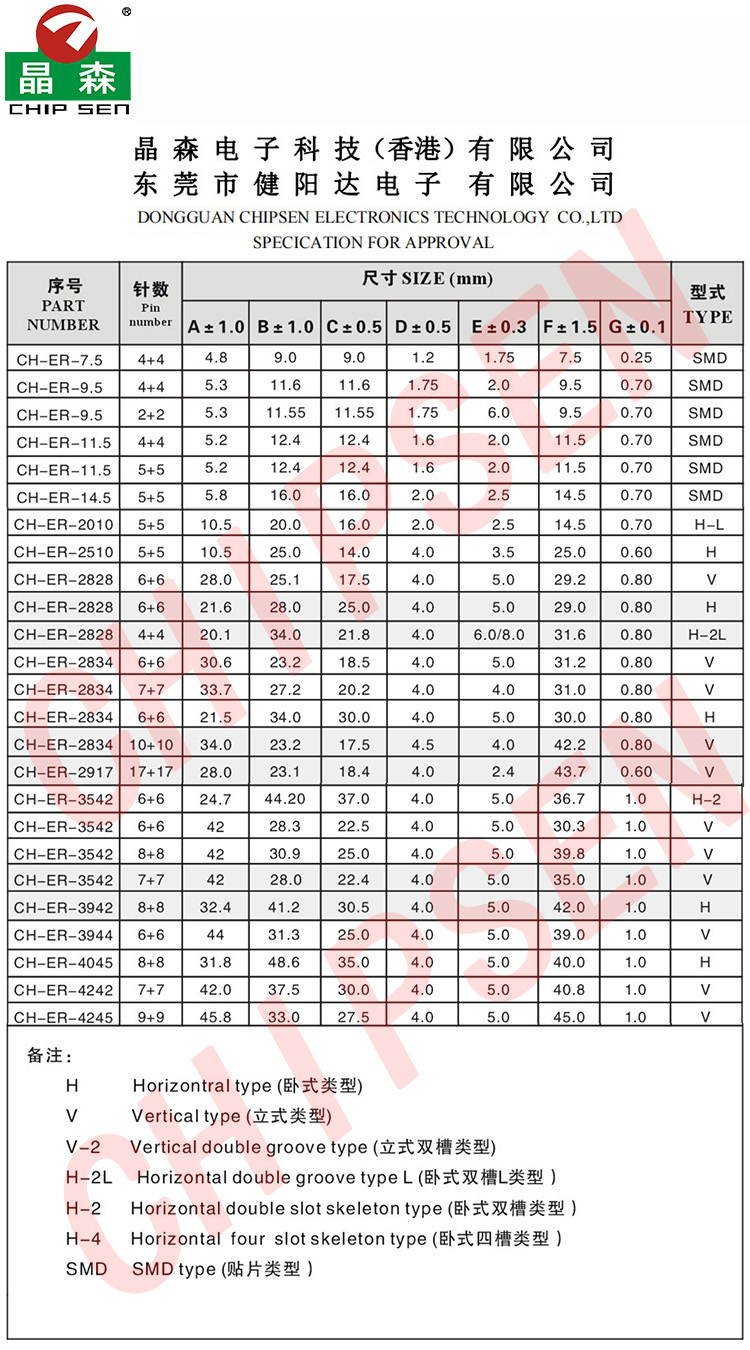

詳細參數

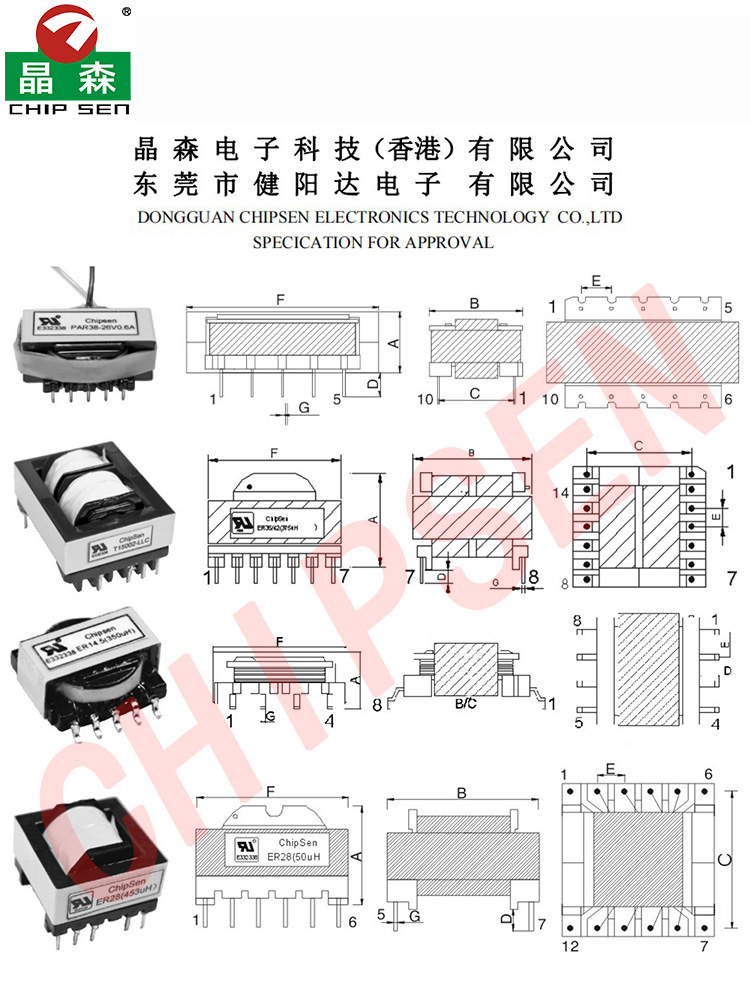

型號講解
