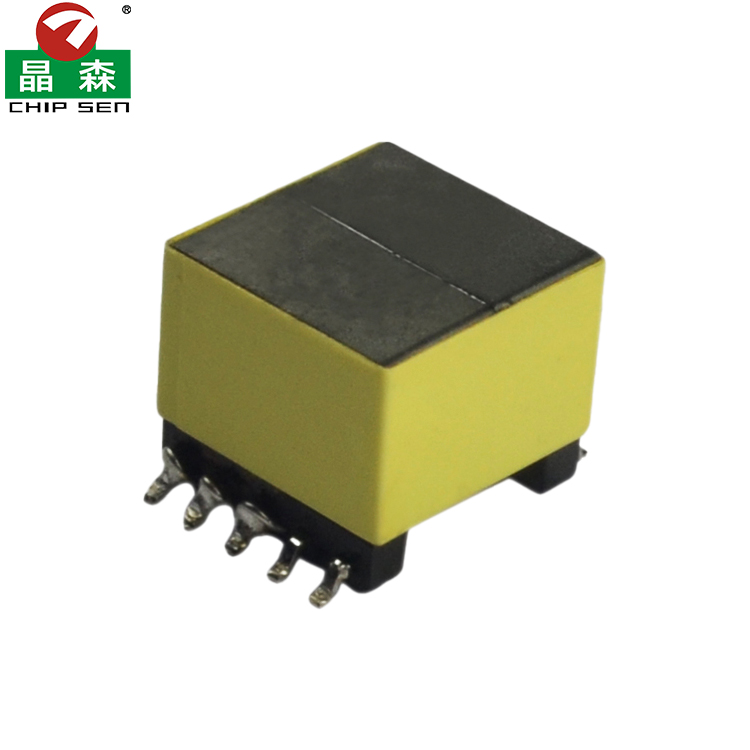

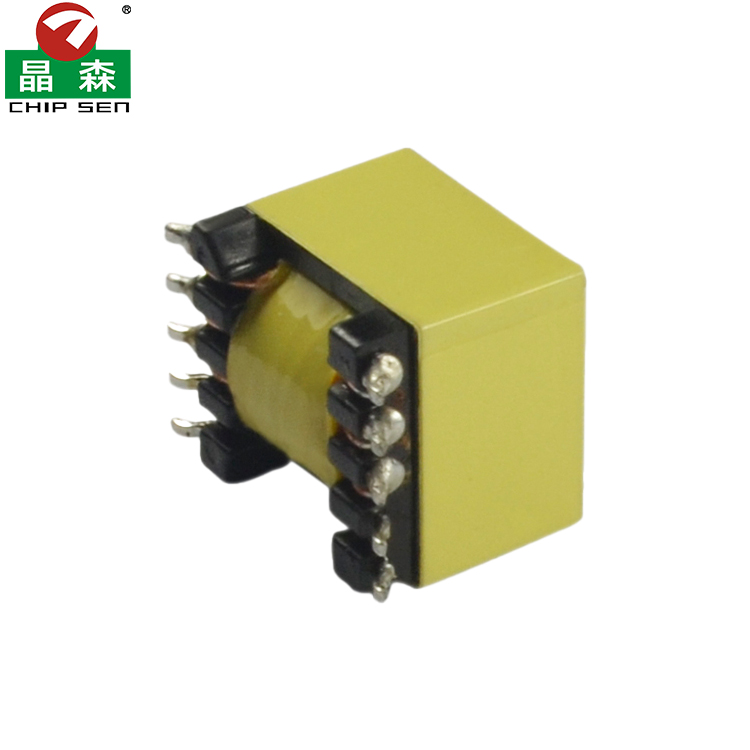

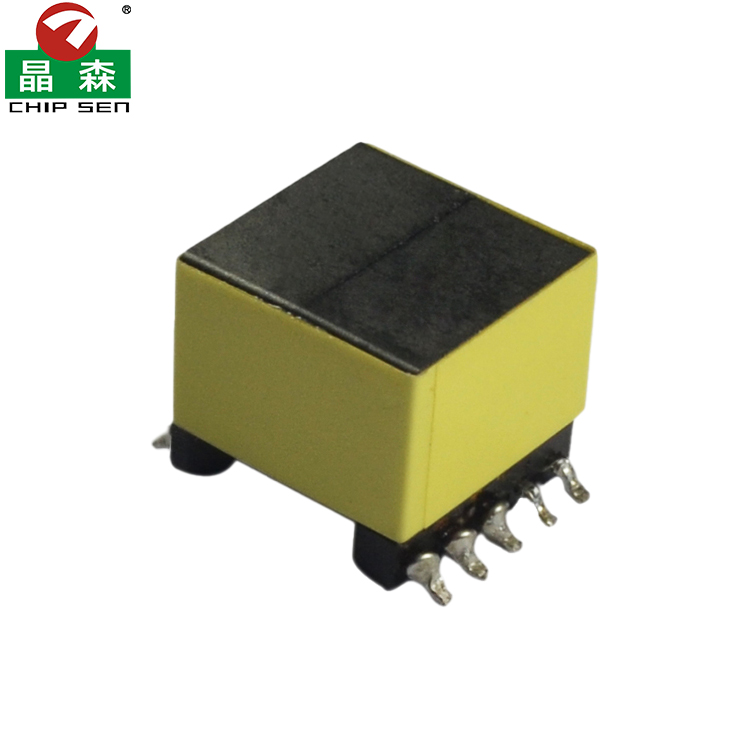

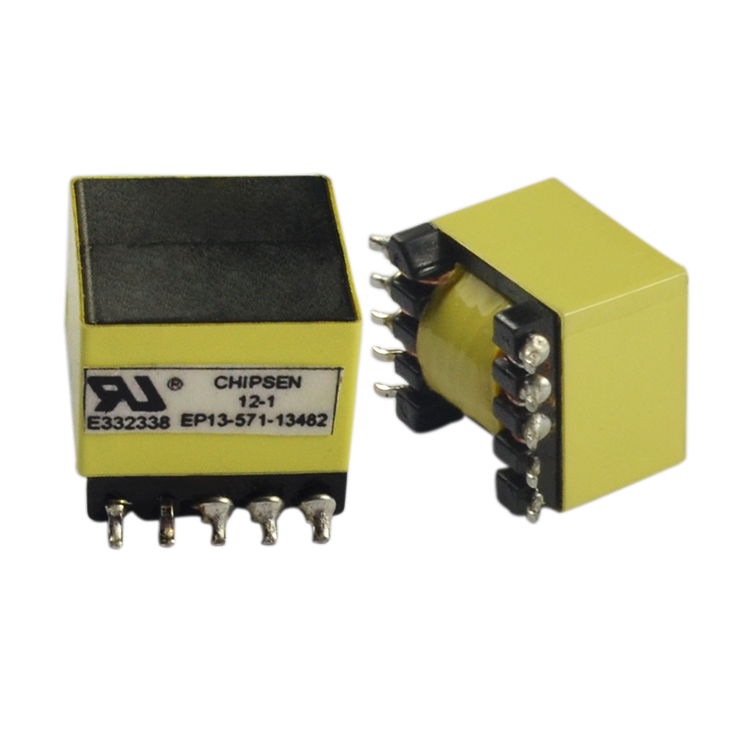

EP13 5+5 Pin 貼片變壓器
產品分類：
貼片變壓器
功率：
定制（常見 10-30W）
尺寸單位：
EFD10/ EFD12/ EFD13/ EFD15/ EFD16/ EFD20/ EFD25/ EFD26/ EFD30/ EFD31/EFD35/ EFD40/ EFD43/ EFD50
產品特性：

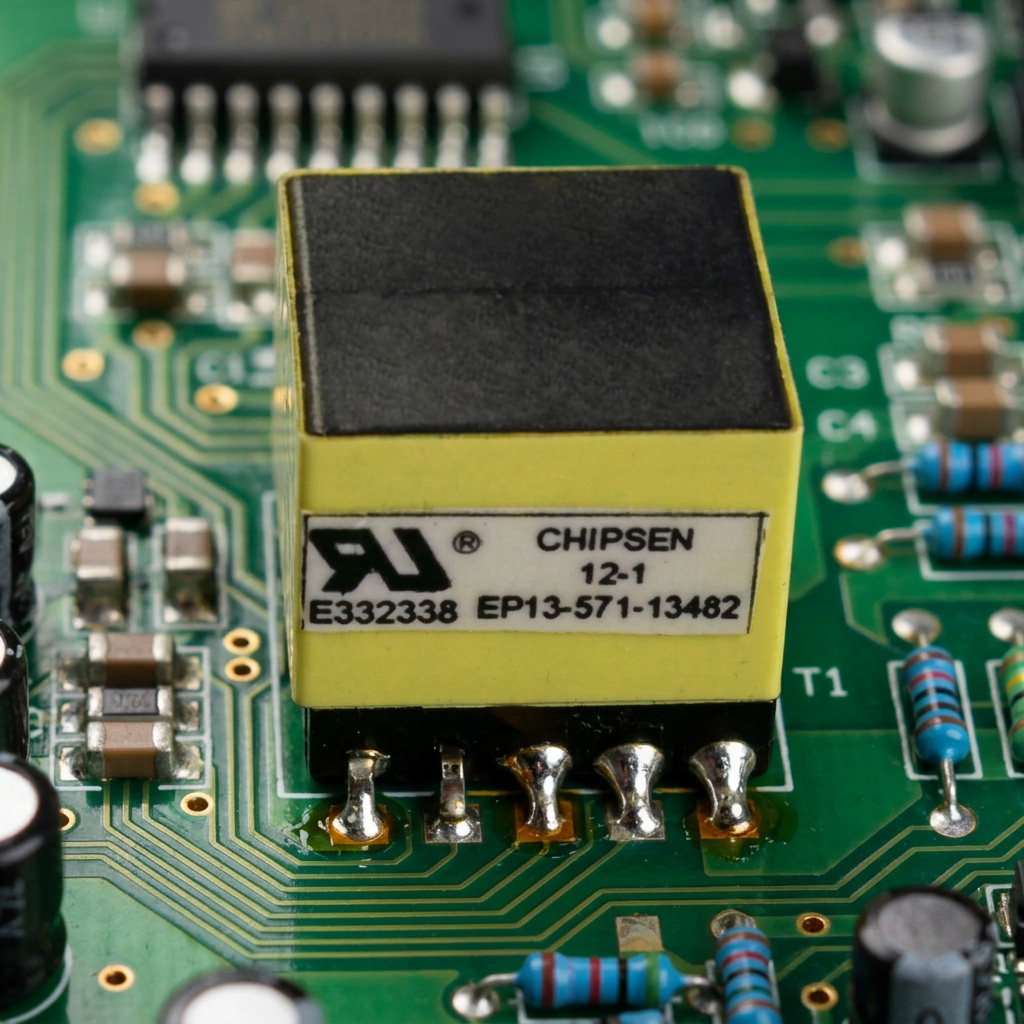

緊湊型貼片封裝，適配高密度 PCB
EP13 磁芯 + SMD 貼片引腳設計，體積小巧，適合 SMT 貼裝工藝，大幅節省電路板空間，提升 PCB 集成度，是 PoE 設備、小型電源的主流封裝方案。
高頻高效，低損耗磁芯結構
采用鐵氧體磁芯，適配 200kHz 級開關頻率，漏感控制優異，轉換效率高；低磁漏、低信號失真特性，保障電源穩定工作。
安規認證齊全，可靠性高

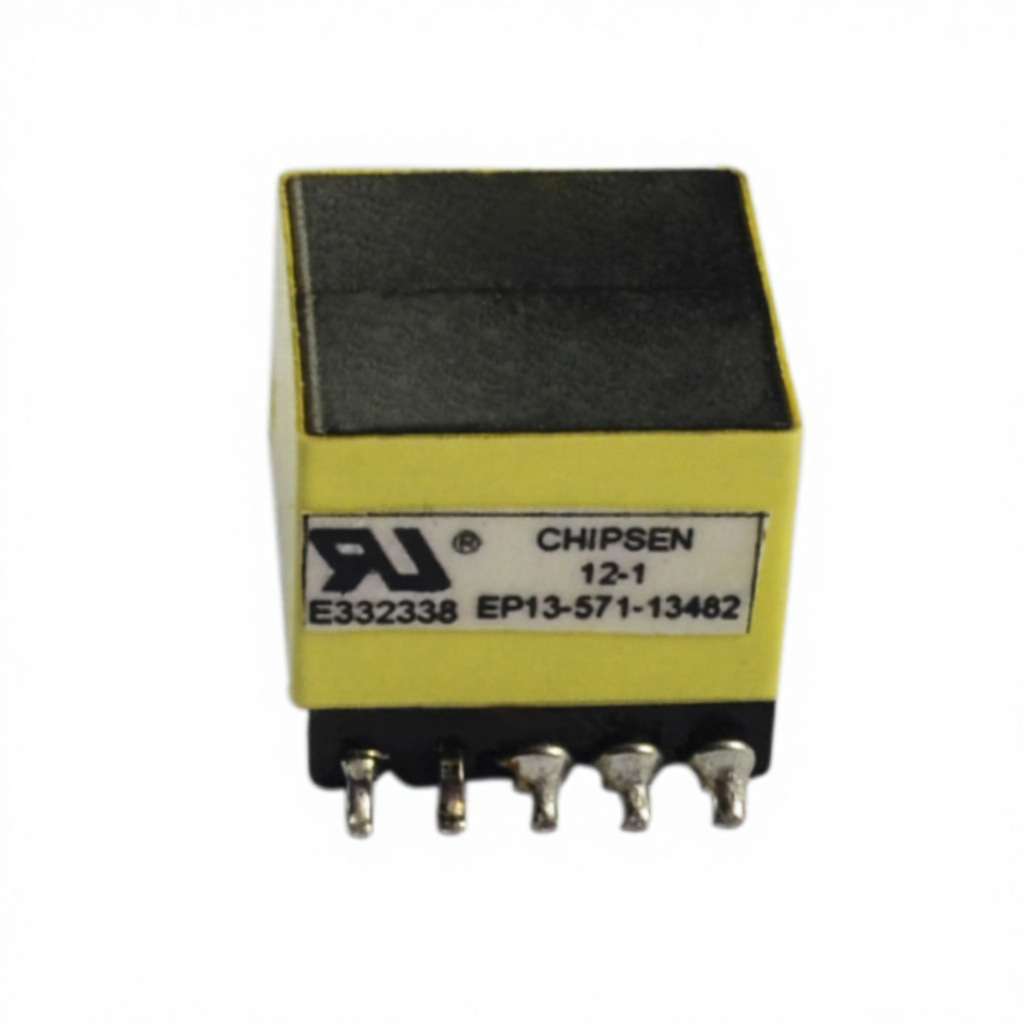

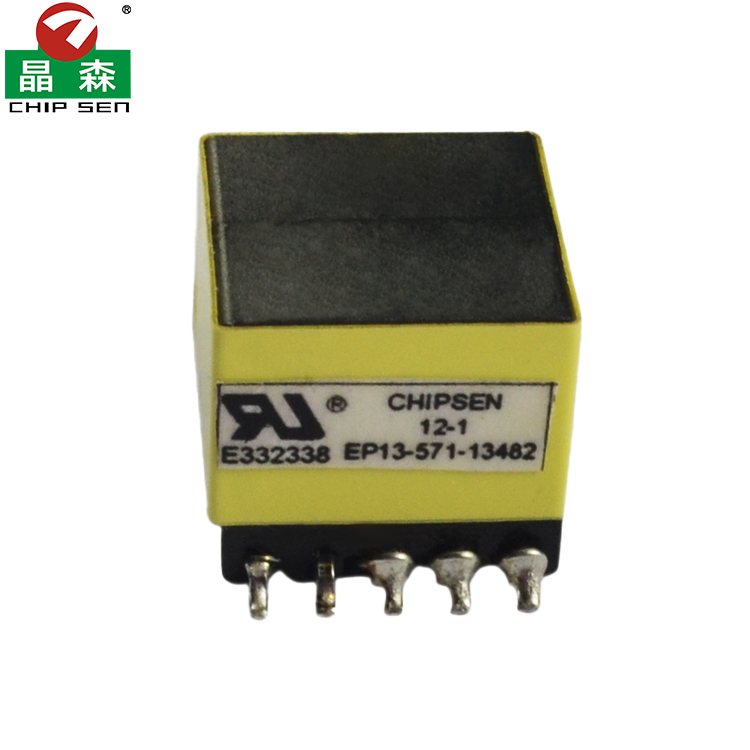

帶 UL 認證標識（型號 E332338），滿足國際安規標準，絕緣強度高，抗干擾能力強，適合工業級、消費級嚴苛環境。
定制化設計，適配多拓?fù)潆娐?
可按客戶需求定制匝數比、輸出功率（常見 10-30W）、引腳定義，支持 Flyback 反激、Forward 正激等開關電源拓?fù)?，適配 PoE、DC-DC 轉換等場景。
產品用途：
PoE 以太網供電設備：為 IP 攝像頭、無線 AP、交換機等 PoE 設備提供 48V 轉 5V/12V 等電源隔離與轉換，是 PoE+（30W 級）設備的核心功率元件。
小型開關電源 / 適配器：用于 AC-DC、DC-DC 模塊電源，如智能家居電源、小家電控制板、工業控制板電源等低功率場景。
工業控制與通信設備：工業控制板、光伏輔助電源、通信模塊的電源隔離與轉換，提供穩定、抗干擾的供電保障。
消費電子與數碼設備：數碼相機、機頂盒、小功率適配器等，為內部電路提供高效電源轉換與隔離。
